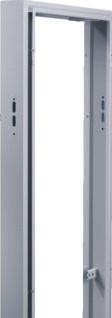

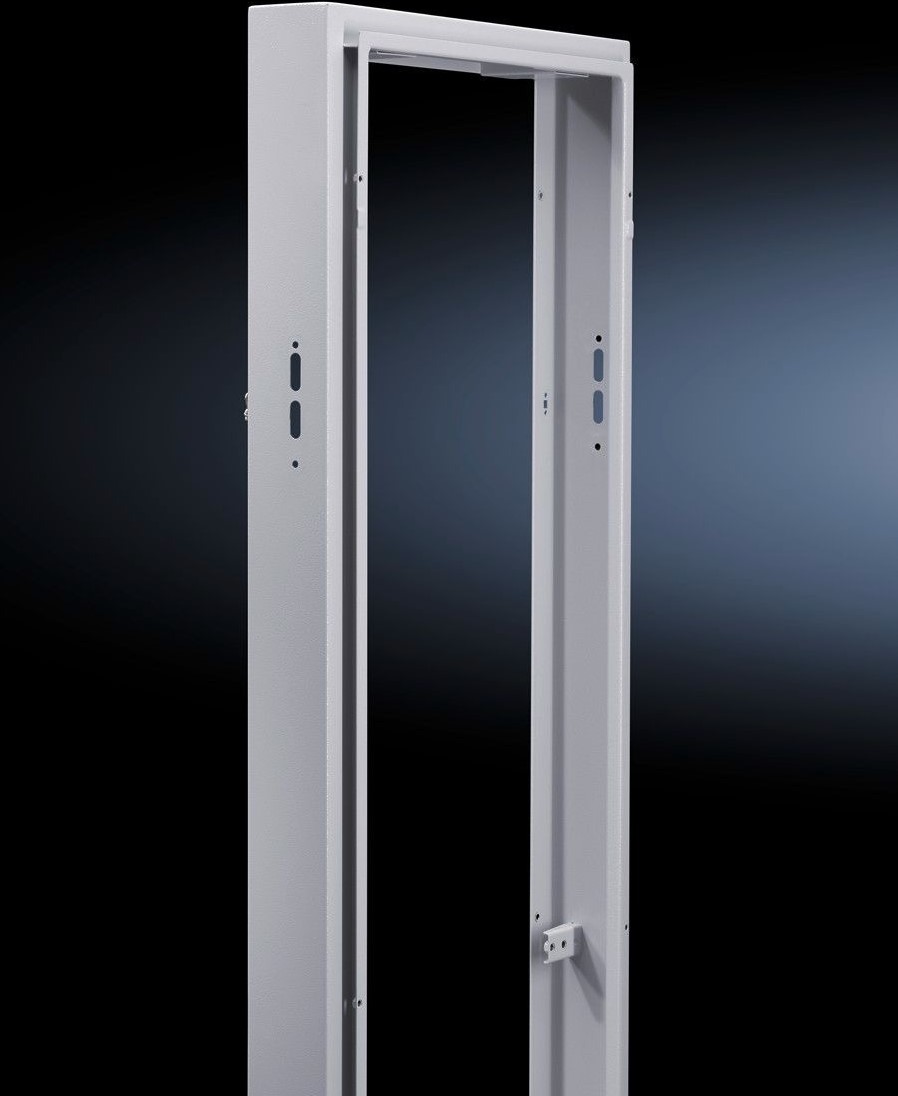

RITTAL TS SCHEIDINGSSCHAKELAARKAP (USA-UITVOERING) BREEDTE: 119,5 MM; HOOGTE: 1.800 MM; DIEPTE: 400 MM 8950840
UL-conforme veiligheidsvergrendeling van kastcombinaties volgens USA-voorschriften. De scheidingsschakelaarkap voldoet in combinatie met het bedieningsmechanisme, de nevendeurvergrendeling en sluitstangen aan de eisen van UL 508 A.
Technische eigenschappen

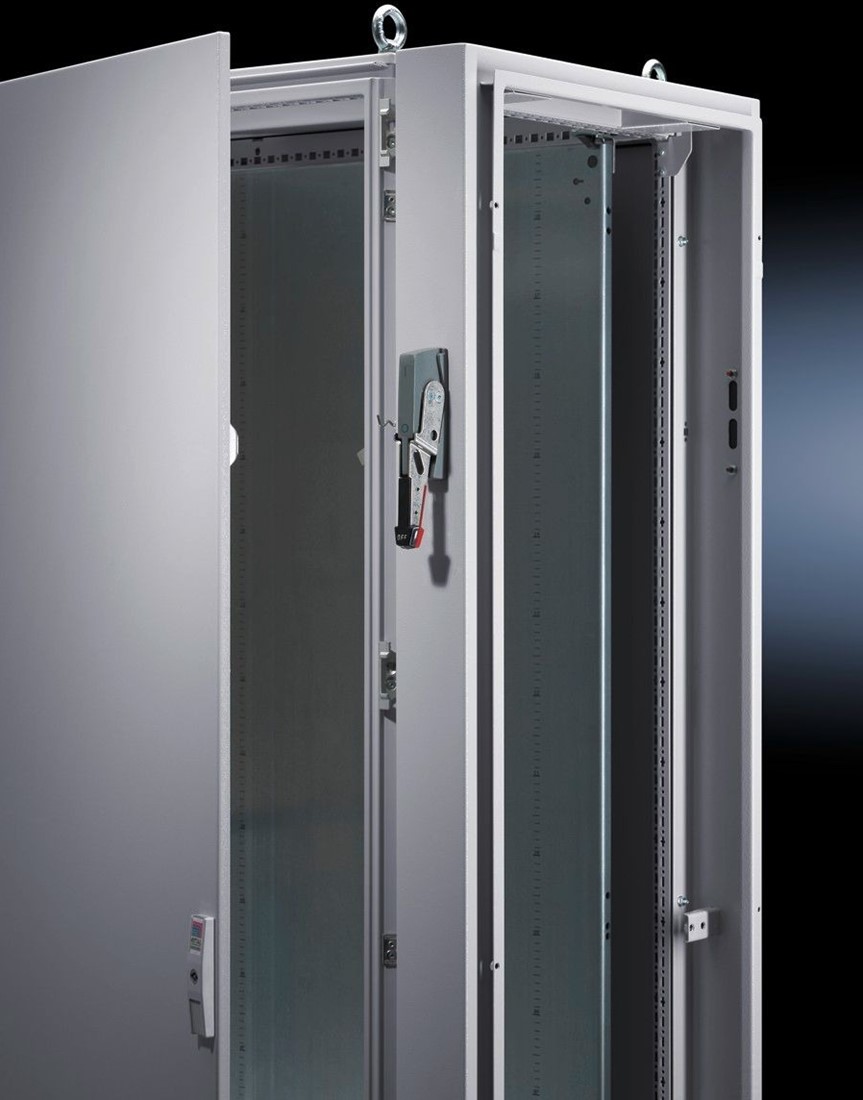

| Voordelen | Voldoet in combinatie met bedieningsmechanisme, nevendeurvergrendeling, sluitstangen aan de eisen van UL 508 A.; Compacte uitvoering met breedte van 125 mm, naar keuze links of rechts aan de kast te monteren. Daardoor kunnen alle standaard TS 8-kasten met één deur met deze kap worden uitgebouwd tot een scheidingsschakelaarkast. Alle inbouwvlakken van de kast blijven behouden.; In combinatie met het te integreren TS montageplaat-tussenstuk, kan het montageoppervlak van de hoofdkast met 100 mm in de breedte worden vergroot.; Montage van de kap uitsluitend bij behuizingen met één deur en deurverstevigingsprofielen; Twee uitsparingen voor bedieningshendel aan de voorzijde voor inbouw op verschillende hoogten |
|---|
| Toepassingsgebieden | Allen Bradley: 1494 F-M1/P1/S1 en 140 U-K-FCX04; Square D: 9422 A1; General Electric: TDA type 1 en 2; Eaton NZM2(3)-XSH-4x-...-NA voor type 4x; Eaton NZM2(3)-XSH-12-...-NA voor type 12; Siemens-aanduiding voor bedieningsmechanisme met bowdenkabel (Max-Flex-aandrijvingen) voor compactvermogensschakelaars 3VL UL:; 3VA9978-0CH72, staal met epoxy-coating, bedrukking AAN/UIT rood/zwart (ook meegeleverd met de complete Max-Flex-bouwset 3VA9..8-0CK12); 3VA9978-0CH82, staal verchroomd, bedrukking AAN/UIT rood/zwart; 3VA9978-0CH74, staal met epoxy-coating, bedrukking AAN/UIT zwart/zwart; 3VL9600-3JP61, staal met mantel van epoxy, bedrukking ON/OFF rood/zwart; Siemens-aanduiding voor bedieningsmechanisme met bowdenkabel (Max-Flex-aandrijvingen) voor compactvermogensschakelaars 3VL UL:; 3VL9600-3JP01, kunststof, bedrukking AAN/UIT rood/groen (ook meegeleverd met de complete Max-Flex-bouwset 3VL9.00-3JM01); 3VL9600-3JP21, staal met mantel van epoxy, bedrukking ON/OFF rood/zwart; 3VL9600-3JP41, staal, verchroomd, bedrukking ON/OFF rood/zwart; 3VL9600-3JP61, staal met mantel van epoxy, bedrukking ON/OFF rood/zwart; Siemens-aanduiding voor bedieningsmechanisme met bowdenkabel (Max-Flex-aandrijvingen) voor vermogensschakelaars uit de serie SENTRON (ED, FD, LD, JD, …) USA-bestelnummer: FHOH, staal met mantel van epoxy, bedrukking ON/OFF rood/zwart |
|---|
| Materiaal | Plaatstaal |
|---|
| Oppervlak | Poedercoating |
|---|
| Kleur | RAL 7035 |
|---|
| Levering | Incl. hoofddeurvergrendeling, afdekplaat en bevestigingsmateriaal. |
|---|
| Beschermklasse IP volgens IEC 60 529 | IP 55 |
|---|
| Beschermklasse NEMA | NEMA 12 |
|---|
| Opmerking | De kast voor de scheidingsschakelaarkap dient één deur te hebben |
|---|
| Afmetingen | Breedte: 119,5 mm; Hoogte: 1.800 mm; Diepte: 400 mm |
|---|
| Leveringseenheid | 1 st. |
|---|
