Welke deurmagneet of welk toebehoren heeft u nodig?
Begin bij de functie die de deur moet vervullen. Wilt u een deur magnetisch gesloten houden, elektrisch vergrendelen, juist openhouden of een bestaand systeem repareren? Daarna bepaalt u welke magneet, voeding en montageonderdelen nodig zijn. Bij vervanging is het bestaande typenummer meestal het beste uitgangspunt.
| Situatie |
Beste keuze |
Waarom |
| Magneet heeft een passende tegenplaat nodig |
Ankerplaat |
Zorgt voor het magnetische contact tussen de magneet en de deur |
| Montage of uitlijning moet worden aangepast |
Deurmagneet toebehoren |
Voor beugels, houders, montageplaten en andere montageonderdelen |
| Losse voedings- of stuurprint nodig |
Gelijkstroom voedingsprint |
Voor specifieke voeding en aansturing binnen een bestaande installatie |
| Complete DC-voeding in behuizing nodig |
Gelijkstroomvoeding in kast |
Voor een beschermde en overzichtelijke laagspanningsvoeding |
| Deur magnetisch gesloten houden |
Kleefmagneet voor deur |
Elektromagneet en ankerplaat houden de deur door magnetische kracht gesloten |
| Elektrische verbinding handmatig onderbreken |
Verbreekdrukknop |
Voor onderbreking of vrijgave binnen een geschikte deurinstallatie |
| Elektrische deurvergrendeling nodig |
Vergrendelmagneet |
Voor specifieke elektrische vergrendeltoepassingen |
Ankerplaat voor een deurmagneet
Een ankerplaat vormt de metalen tegenzijde waarop de magneet aangrijpt. Een correcte passing en uitlijning zijn belangrijk om de beschikbare magnetische kracht goed te benutten. Bij een scheve of niet-passende ankerplaat kan een magneet aanzienlijk minder goed functioneren.
Controleer bij vervanging het merk, de diameter of maat, de bevestigingswijze en de compatibiliteit met de bestaande magneet. Binnen deze categorie vindt u onder andere Kendrion-Hahn ankerplaten voor specifieke deurmagneetsystemen.
Deurmagneet toebehoren voor montage en vervanging
Bij deurmagneet toebehoren vindt u aanvullende onderdelen voor montage, afstelling, vervanging en uitbreiding. Het assortiment omvat onder andere beugels, houders, montageplaten en accessoires voor ankerplaten.
Deze onderdelen zijn vooral belangrijk wanneer standaard vlak- of wandmontage niet mogelijk is. De vorm van deur en kozijn kan bijvoorbeeld een L-beugel, Z-L-beugel, afstandhouder of andere montageoplossing noodzakelijk maken. Controleer altijd voor welk merk en type het accessoire is bedoeld.
Gelijkstroom voedingsprint
Een gelijkstroom voedingsprint kan onderdeel zijn van de elektrische voeding of aansturing van een deurmagneetsysteem. Binnen deze productgroep vindt u onder andere een Kendrion-Hahn GTV-A-E12010 stuurprint.
Een dergelijke print moet exact aansluiten bij het systeem waarvoor deze is ontwikkeld. Kies een voedingsprint daarom niet uitsluitend op basis van spanning, maar controleer ook fabrikant, serie en typenummer van de bestaande installatie.
Gelijkstroomvoeding in kast
Voor een complete laagspanningsvoeding kunt u kiezen uit gelijkstroomvoedingen in kast. Deze zijn geschikt wanneer de voeding beschermd en overzichtelijk moet worden gemonteerd en worden onder andere toegepast voor deurmagneten, vergrendelmagneten en toegangsinstallaties.
Binnen deze categorie komen 12 VDC- en 24 VDC-uitvoeringen voor. Let naast de uitgangsspanning op de maximale stroom, het vermogen, de beschermingsgraad en eventuele mogelijkheid voor back-up bij netspanningsuitval.

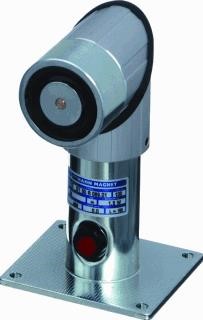

Kleefmagneet voor een deur
Een kleefmagneet voor een deur gebruikt elektromagnetische kracht om een deur gesloten te houden. Zodra de magneet wordt bekrachtigd, trekt deze de ankerplaat aan. Binnen deze categorie vindt u onder andere Lobeco-kleefmagneten en ABB Jokab Safety Magne-uitvoeringen.
De modellen verschillen in toepassing en uitvoering. Lobeco-uitvoeringen worden onder andere gebruikt bij toegangscontrole, terwijl ABB Jokab Safety Magne-systemen zijn ontwikkeld voor industriële veiligheidsdeuren en machineafschermingen. Controleer daarom altijd de functie van de installatie voordat u een model selecteert.
Houdkracht van een kleefmagneet bepalen
Bij een kleefmagneet is de opgegeven houdkracht een belangrijk selectiecriterium. Meer houdkracht is echter niet automatisch beter. De deurconstructie, montage, ankerplaat en toepassing moeten geschikt zijn voor de gekozen magneet.
Een correcte vlakke aansluiting tussen magneet en ankerplaat is essentieel. Een kleine afwijking in de uitlijning kan ervoor zorgen dat de theoretisch beschikbare houdkracht niet volledig wordt bereikt.
Vergrendelmagneet voor elektrische deurvergrendeling
Bij vergrendelmagneten vindt u Electroproject-uitvoeringen zoals IGEM3500, IGEM4700F, IGEM5000G, IGEM5700 en VX2400 LP. Deze modellen worden toegepast als specifieke onderdelen binnen elektrische deurvergrendelingssystemen.
Bij vervanging is het volledige typenummer belangrijk. Controleer naast de opgegeven 12-24 V voedingsspanning ook de mechanische uitvoering, aansluiting en montage. Een ander model met dezelfde spanning is niet automatisch uitwisselbaar.
Kleefmagneet of vergrendelmagneet kiezen?
Een kleefmagneet en een vergrendelmagneet kunnen beide onderdeel zijn van elektrische deurtechniek, maar werken niet noodzakelijk volgens hetzelfde principe. Een kleefmagneet houdt een ankerplaat rechtstreeks vast door elektromagnetische kracht. Een vergrendelmagneet kan onderdeel zijn van een specifiek mechanisch of magnetisch vergrendelsysteem.
Vervangt u een bestaand onderdeel, kies dan bij voorkeur hetzelfde type of een door de fabrikant aangegeven opvolger. Bij een nieuwe installatie bepaalt de gewenste werking van de deur welk systeem het meest geschikt is.
Verbreekdrukknop voor deurmagneet
Een verbreekdrukknop voor een deurmagneet wordt gebruikt wanneer een elektrisch circuit binnen een geschikte deurmagneetinstallatie handmatig moet kunnen worden onderbroken. De actuele productgroep bevat onder andere een Kendrion-Hahn verbreekcontact voor het GT50-systeem.
Controleer bij toepassing altijd de elektrische schakeling van de installatie. Een verbreekcontact moet functioneel en elektrisch geschikt zijn voor de wijze waarop de deurmagneet wordt aangestuurd.
12 VDC of 24 VDC voeding kiezen
Veel elektrische deurcomponenten werken op een lage gelijkspanning. Welke spanning nodig is, verschilt per product. Controleer daarom altijd de voedingsspanning van de deurmagneet, kleefmagneet of vergrendelmagneet voordat u een voeding kiest.
Naast de spanning moet de voeding voldoende stroom kunnen leveren. Bij meerdere aangesloten magneten telt u de maximale stroomopname van de componenten bij elkaar op en kiest u een voeding met voldoende capaciteit.
Deurmagneet bij toegangscontrole
Bij toegangscontrole vormt de magneet slechts één onderdeel van het complete systeem. De deur kan daarnaast voorzien zijn van een voeding, bediening, kaartlezer, deurcontact, controller en andere beveiligingscomponenten. De gekozen vergrendeling moet daarom passen bij de werking van het totale systeem.
Bij onderhoud van een bestaande installatie is het verstandig om eerst vast te stellen welk onderdeel defect of versleten is. Soms hoeft niet de complete magneet te worden vervangen en is een nieuwe ankerplaat, beugel, voedingsprint of ander toebehoren voldoende.
Montage en uitlijning controleren
De werking van een magnetische deurvergrendeling hangt sterk af van een correcte montage. Magneet en ankerplaat moeten op de juiste positie en zo vlak mogelijk tegenover elkaar komen. De bevestiging moet bovendien voldoende stevig zijn voor de krachten die tijdens het gebruik optreden.
Gebruik daarom merk- en typespecifiek deurmagneet toebehoren wanneer dit voor de installatie is voorgeschreven. Daarmee voorkomt u improvisaties die de houdkracht, betrouwbaarheid of levensduur kunnen verminderen.
Deurmagneet vervangen
Bij vervanging van een bestaande deurmagneet begint u bij het typeplaatje. Noteer fabrikant, typenummer, voedingsspanning en indien aanwezig artikel- of vendorcode. Controleer daarna de maatvoering, montagemethode en de toegepaste ankerplaat.
Controleer ook de voeding. Een oude voeding hoeft niet automatisch geschikt te zijn voor een nieuw model, zelfs wanneer de nominale spanning gelijk is. Verschillen in stroomopname kunnen betekenen dat ook de voedingsvoorziening aangepast moet worden.
Veelgestelde vragen over deurmagneten en toebehoren
Welke onderdelen vallen onder deurmagneet en toebehoren?
Binnen deze categorie vindt u ankerplaten, montagemateriaal, gelijkstroom voedingsprints, gelijkstroomvoedingen in kast, kleefmagneten, verbreekdrukknoppen en vergrendelmagneten.
Wat is een ankerplaat voor een deurmagneet?
Een ankerplaat is de metalen tegenplaat waarop een elektromagneet aangrijpt. Voor een goede werking moeten magneet en ankerplaat correct tegenover elkaar worden gemonteerd.
Wat is het verschil tussen een kleefmagneet en een vergrendelmagneet?
Een kleefmagneet houdt een ankerplaat door directe elektromagnetische aantrekkingskracht vast. Vergrendelmagneten kunnen onderdeel zijn van een ander specifiek elektrisch of mechanisch vergrendelprincipe.
Welke voeding heb ik nodig voor een deurmagneet?
Controleer eerst de voorgeschreven voedingsspanning en stroomopname van de magneet. Kies vervolgens een DC-voeding met de juiste uitgangsspanning en voldoende stroomcapaciteit.
Zijn deurmagneet accessoires universeel?
Nee. Veel ankerplaten, beugels, houders en andere accessoires zijn merk- of typespecifiek. Controleer daarom altijd de compatibiliteit met de toegepaste deurmagneet.
Kan ik alleen een defect onderdeel vervangen?
Dat is afhankelijk van het systeem. Bij veel installaties kunnen onderdelen zoals een ankerplaat, montagebeugel, voeding of voedingsprint afzonderlijk worden vervangen.
