Voor modulaire telefoon- en dataconnectoren zijn Radiall-crimptools beschikbaar voor verschillende contactbezettingen. Een tang voor 4P4C of 6P6C is niet automatisch geschikt voor een 8P8C-connector. Controleer daarom de volledige typecode van de connector en het gereedschap. Binnen de Radiall-series vindt u onder meer R280MOD-, R282- en R396-uitvoeringen voor modulaire en coaxiale verbindingen.

Voor een Comelit BNC-connector kiest u de daarvoor bestemde krimptang. Eaton levert afzonderlijke SWD4-perstangen voor SmartWire-connectoren en vlakstekers. De NVent Raychem VIA-CTL-01 is bedoeld voor het Viagard-systeem. Ook de Greenlee-perstang voor modulaire telefoonkabels en het Panduit EGPT-gereedschap moeten worden afgestemd op het voorgeschreven aansluitmateriaal. Gebruik van een verkeerde persvorm kan een connector beschadigen of een verbinding veroorzaken die mechanisch en elektrisch onvoldoende betrouwbaar is.

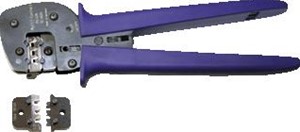

Radiall krimptangen voor modulaire connectoren

Het grootste deel van deze categorie bestaat uit Radiall-gereedschap. De R280MOD-serie omvat verschillende crimptools voor modulaire telefoon- en dataconnectoren. Beschikbare uitvoeringen zijn onder meer geschikt voor combinaties van 4P4C, 6P4C, 6P6C en 8P8C.

Controleer vóór bestelling welke connectorbezetting wordt gebruikt. De aanduiding 8P8C staat voor acht posities en acht contacten. Bij 6P4C zijn zes posities aanwezig, waarvan vier contacten worden gebruikt. De tang moet de connector op de juiste plaatsen en met de juiste vorm persen.

Let daarnaast op de kabelconstructie. Connectoren voor platte kabel, ronde kabel, massieve aders en soepele aders kunnen verschillende eisen stellen. Volg altijd de specificaties van de connectorfabrikant.

Radiall gereedschap voor coaxconnectoren

Naast modulaire crimptools vindt u Radiall-krimptangen voor coaxiale connectoren. Binnen het assortiment is onder meer een tang voor F-connectoren opgenomen en zijn verschillende R282-uitvoeringen beschikbaar.

Bij coaxverbindingen moeten kabeltype, connector, huls en persmaat als één systeem worden geselecteerd. Een onjuiste persdiameter kan de connector vervormen, onvoldoende vastzetten of de afscherming beschadigen.

Strip de coaxkabel volgens de voorgeschreven maten. Voorkom beschadiging van de binnengeleider en zorg dat de afscherming correct onder de connector wordt geplaatst voordat deze wordt geperst.

Comelit krimptang voor BNC-connectoren

De Comelit 43670 is een krimptang voor geschikte BNC-connectoren, waaronder connector 43661. De tang werkt via een tandheugelmechanisme, waardoor de persbeweging gecontroleerd kan worden uitgevoerd.

BNC-connectoren worden onder meer gebruikt bij coaxiale videosignalen en bewakingsinstallaties. Controleer of kabel, connector en tang onderling geschikt zijn. Alleen een BNC-aansluiting als productomschrijving is onvoldoende om compatibiliteit vast te stellen.

Test de verbinding na montage op treksterkte, correcte afscherming en signaaloverdracht. Een connector die mechanisch vast lijkt te zitten, kan elektrisch nog onjuist zijn gemonteerd.

Eaton SmartWire SWD4-perstangen

Voor Eaton SmartWire zijn twee afzonderlijke perstangen beschikbaar. De SWD4-CRP-1 met typecode 116025 is bedoeld voor een geschikte SmartWire-connector. De SWD4-CRP-2 met typecode 116699 is bedoeld voor een passende vlaksteker.

Deze gereedschappen zijn systeemgebonden. Gebruik ze uitsluitend voor de connector of aansluiting die door Eaton voor het betreffende gereedschap is voorgeschreven.

Controleer bij onderhoud aan een bestaande SmartWire-installatie de volledige typecode van kabel, connector en gereedschap. Verschillende connectorvormen binnen hetzelfde systeem kunnen afzonderlijke perstangen vereisen.

NVent Raychem Viagard-krimptang

De NVent Raychem VIA-CTL-01 met typecode 805965-000 is een krimptang voor een geschikte Viagard-installatie. Dit gereedschap moet worden gecombineerd met de daarvoor voorgeschreven kabel- en aansluitcomponenten.

Systeemgebonden krimpgereedschap zorgt ervoor dat de connector met de juiste vorm en kracht wordt verwerkt. Een universele tang is daarom niet automatisch een geschikt alternatief.

Controleer vóór bestelling of het gereedschap nodig is voor aanleg, uitbreiding of onderhoud van het aanwezige Viagard-systeem.

Greenlee perstang voor modulaire telefoonkabel

De Greenlee-perstang is bedoeld voor communicatieconnectoren van RJ10 tot en met 8P8C. Hierdoor kan het gereedschap worden toegepast bij verschillende modulaire telefoon- en dataverbindingen.

Controleer ondanks het brede bereik altijd of de gebruikte connector door de tang wordt ondersteund. Connectorbreedte, contactbezetting en kabelconstructie moeten bij het gereedschap passen.

Plaats de connector volledig in de juiste persopening en voer de persbeweging gelijkmatig uit. Controleer daarna of alle contacten op gelijke hoogte zijn ingedrukt.

Panduit gereedschap voor communicatietechniek

Binnen de categorie vindt u het Panduit EGPT-gereedschap voor communicatietechniek. Panduit levert verschillende connector-, patchpaneel- en kabelsystemen waarvoor passend montagegereedschap nodig kan zijn.

Controleer de volledige productcode van het aansluitmateriaal voordat u een Panduit-tang of ander gereedschap selecteert. Gebruik alleen gereedschap dat voor de betreffende connectorserie is aangegeven.

Correct systeemgereedschap helpt beschadiging van connectoren te voorkomen en maakt een beter reproduceerbare montage mogelijk.

Connector en krimptang op elkaar afstemmen

Een krimptang moet passen bij meer dan alleen het algemene connectortype. Ook de connectorserie, contactmaat, kabeldiameter en vorm van de krimphuls zijn belangrijk.

Controleer bij modulaire connectoren het aantal posities en contacten. Kijk bij coaxiale connectoren naar kabeltype, hulsdiameter en voorgeschreven persmaten. Bij SmartWire en Viagard moet het complete systeemvoorschrift worden gevolgd.

Gebruik geen tang waarvan de persbek beschadigd, vervuild of vervormd is. Slijtage kan leiden tot verbindingen die visueel goed lijken, maar onvoldoende contactdruk hebben.

Krimpen, persen en controleren

Strip de kabel eerst volgens de maatvoering van de connector. Verwijder niet meer mantel of isolatie dan nodig en voorkom inkepingen in aders, binnengeleiders of afscherming.

Plaats de aders of kabel volledig in de connector en controleer vóór het persen de volgorde en insteekdiepte. Gebruik vervolgens de juiste persopening van de tang.

Controleer na het persen de trekontlasting, contactpositie en mechanische bevestiging. Test data-, telefoon- en coaxverbindingen waar mogelijk met geschikt meetgereedschap voordat de installatie wordt opgeleverd.

Gereedschap veilig gebruiken en onderhouden

Gebruik krimp- en perstangen uitsluitend voor het doel waarvoor ze zijn ontworpen. Gebruik een connectortang niet als kniptang, buigtang of algemeen grijpgereedschap.

Houd de persbekken schoon en controleer het scharnier, de handgrepen en een eventueel ratel- of tandheugelmechanisme regelmatig. Berg het gereedschap droog en beschermd op.

Controleer bij intensief professioneel gebruik periodiek of de persvorm en sluitdruk nog aan de specificaties voldoen. Vervang beschadigd of versleten gereedschap tijdig.

Complete communicatie-installatie samenstellen

Bekijk voor netwerk-, data- en systeemcomponenten de hoofdcategorie communicatieapparatuur. Gemaatste kabels en connectoren kunt u controleren met meet- en testapparatuur voor communicatietechniek.

Voor modulaire en coaxiale gereedschappen bekijkt u Radiall gereedschap. Systeemcomponenten en bijbehorende perstangen vindt u binnen Eaton Industries SmartWire en Raychem gereedschap.

Veelgestelde vragen over communicatiegereedschap

Waarvoor wordt een krimptang voor communicatietechniek gebruikt?

Een krimptang wordt gebruikt om geschikte connectoren mechanisch en elektrisch op communicatie-, data-, telefoon- of coaxkabels te bevestigen.

Kan iedere RJ45-krimptang voor iedere 8P8C-connector worden gebruikt?

Nee. Controleer ook connectorserie, kabeltype, aderconstructie en de voorgeschreven persvorm.

Wat betekenen 4P4C, 6P4C, 6P6C en 8P8C?

Het eerste getal geeft het aantal posities aan en het tweede getal het aantal aanwezige contacten in de modulaire connector.

Kan een BNC-krimptang ook voor een F-connector worden gebruikt?

Niet automatisch. De connector, krimphuls en benodigde persmaat moeten geschikt zijn voor de gebruikte tang.

Waarom is systeemgebonden gereedschap nodig?

Systeemgebonden gereedschap is afgestemd op de vorm, maat en verwerking van de voorgeschreven connector of aansluiting.

Hoe controleer ik een gemonteerde connector?

Controleer de contactpositie, trekontlasting en mechanische bevestiging en test de verbinding vervolgens met passende meet- en testapparatuur.
