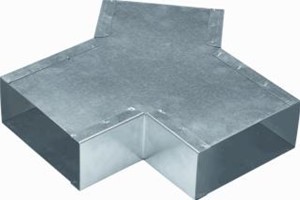

TY-stuk instortkanaal voor ventilatie en kanaalaftakking

TY-stuk instortkanaal kiezen voor een nette aftakking in bouwkundig kanaalwerk

Een TY-stuk voor een instortkanaal gebruikt u wanneer een ventilatiekanaal in vloer, wand of constructie moet worden gesplitst. Het hulpstuk maakt een vaste aftakking in het kanaaltraject, zodat lucht naar meerdere richtingen kan worden geleid. Dat is vooral handig bij bouwkundige ventilatiekanalen die later niet of nauwelijks bereikbaar zijn.

Bij instortkanalen is een juiste keuze extra belangrijk. Zodra het kanaal is weggewerkt of ingestort, is herstellen veel lastiger dan bij zichtbaar kanaalwerk. Controleer daarom vooraf de kanaalmaat, uitvoering, richting van de aftakking en het verschil tussen T-stuk, T-Y-stuk en broekstuk. Een T-stuk 90° geeft een haakse aftakking, terwijl een broekstuk of stromende uitvoering de lucht vaak geleidelijker verdeelt.

Meet het kanaal altijd nauwkeurig op en bepaal vóór montage waar de splitsing moet komen. Zo voorkomt u spanning, slechte passing en onnodige luchtweerstand in het ventilatietraject.

Snel kiezen

Situatie	Beste keuze	Waarom
Instortkanaal haaks aftakken	T-stuk 90° in juiste kanaalmaat	Geschikt wanneer het kanaal haaks naar een tweede richting moet lopen.
Lucht geleidelijker verdelen	T-Y-stuk of broekstuk instortkanaal	Kan gunstiger zijn wanneer een vloeiendere splitsing gewenst is.
Twee rechte delen verbinden	Koppelstuk instortkanaal	Een koppelstuk verbindt rechte kanaaldelen en maakt geen aftakking.
Overgang naar andere kanaalmaat nodig	Verloop instortkanaal	Een verloop is bedoeld voor maatverschil binnen het kanaaltraject.
Schuine of versprongen aansluiting nodig	Lepe hoek instortkanaal	Past beter wanneer de kanaalroute niet recht of haaks uitkomt.

Kernpunten bij het kiezen

Controleer breedte en hoogte van het instortkanaal.
Kies een T-stuk, T-Y-stuk of broekstuk passend bij de gewenste aftakking.
Let op haakse of stromende uitvoering.
Controleer de richting van de aftakking vóór montage.
Gebruik een verloopstuk wanneer de kanaalmaten verschillen.
Monteer proefpassend voordat vloer, wand of constructie wordt afgewerkt.

T-stuk, TY-stuk of broekstuk

De benamingen lijken op elkaar, maar de toepassing verschilt. Een T-stuk maakt meestal een haakse aftakking. Een TY-stuk of broekstuk wordt vaak gebruikt wanneer de luchtstroom naar twee richtingen wordt verdeeld. Kijk daarom niet alleen naar de maat, maar ook naar de vorm en stromingsrichting van het hulpstuk.

Maatvoering bij instortkanalen

Instortkanalen hebben vaste kanaalmaten, zoals 170x70, 170x80, 200x80, 220x80 of 250x80. Het TY-stuk moet bij dezelfde maatvoering passen. Een kleine afwijking kan al zorgen voor spanning of een slechte aansluiting. Controleer daarom het hele traject voordat u onderdelen combineert.

Montage vóór bouwkundige afwerking

Een instortkanaal wordt vaak in beton, vloer, wand of plafond verwerkt. Daardoor is controle vóór het dichtwerken belangrijk. Plaats het TY-stuk recht, schoon en zonder spanning. Controleer ook of de aftakking vrij blijft en later niet wordt geblokkeerd door beton, isolatie of aftimmering.

Verschil met andere instortkanaal-hulpstukken

Een koppelstuk instortkanaal verbindt gelijke kanaaldelen. Een verloop instortkanaal verandert maat of vorm. Een ronde zijaansluiting instortkanaal maakt juist een overgang naar een ronde aansluiting.

Onderdeel van complete ventilatie-opbouw

Een TY-stuk werkt alleen goed wanneer het complete kanaaltraject klopt. Stem rechte kanaaldelen, aftakkingen, verlopen, zijaansluitingen en roosters op elkaar af. Voor aanvullende onderdelen kijkt u binnen roosters, kanalen, slangen en filters.
