De actuele categorie bestaat volledig uit Metz Connect-producten. Naast complete Cat6A-aansluitingen vindt u losse IP67-inbouwcomponenten waarmee een aansluiting rondom een MC-module of keystone kan worden opgebouwd. Ook zijn metalen tweepoortsbehuizingen aanwezig. Kijk daarom bij vervanging altijd naar de bestaande E-DAT Industry-variant en naar het artikelnummer van het te vervangen onderdeel.
| Situatie |
Beste keuze |
Waarom |
| Vast industrieel RJ45-aansluitpunt |
IP67 opbouwaansluiting |
Combineert RJ45-data-aansluiting met beschermde industriële behuizing |
| Twee kabeltrajecten verbinden |
IP67 kabelkoppeling |
Maakt een beschermde doorverbinding in het kabeltraject mogelijk |
| Aansluiting in machine of paneel |
Inbouwflens |
Geschikt voor integratie in een bestaande behuizing of constructie |
| Cat6A Industrial Ethernet |
E-DAT Industry Cat6A |
Geschikt voor hoogwaardige afgeschermde Ethernetverbindingen |
| Bestaande V6-installatie uitbreiden |
E-DAT Industry IP67 V6 |
Sluit mechanisch aan op de betreffende V6 systeemuitvoering |
| Bestaand onderdeel vervangen |
Exact dezelfde variant en vendorcode |
Voorkomt verschillen in behuizing, vergrendeling en aansluiting |
Metz Connect E-DAT Industry
Metz Connect E-DAT Industry is ontwikkeld voor dataverbindingen in industriële omgevingen. Binnen deze categorie vindt u verschillende IP67-oplossingen voor RJ45, waaronder complete aansluitdozen, kabelkoppelingen en losse montagecomponenten. De producten worden gebruikt om twisted-pair Ethernetverbindingen mechanisch beter te beschermen dan met een standaard kantoorcontactdoos.
Cat6A RJ45 IP67 aansluiting
De Metz Connect 1309510003-E is een E-DAT Industry IP67 V6 opbouwaansluiting met één Cat6A RJ45-poort. De aansluiting gebruikt een afgeschermde C6A-module en ondersteunt T568A en T568B aderbelegging. In gekoppelde toestand wordt IP67-bescherming bereikt.
10 Gigabit Ethernet met Cat6A
De Cat6A-uitvoering 1309510003-E is volgens Metz Connect geschikt voor 10 Gigabit Ethernet. Ook toepassingen met Remote Powering zoals PoE behoren tot de technische mogelijkheden van deze connectoropbouw. Stem hiervoor altijd zowel kabel, connector als aangesloten netwerkapparatuur op de gewenste transmissiesnelheid en voeding af.
E-DAT Industry V6 opbouw
De V6-serie gebruikt een industriële behuizing volgens IEC 61076-3-106 variant 6. Binnen het assortiment vindt u zowel een complete opbouwcontactdoos als een kabelkoppeling. De lichtgrijze kunststof behuizing beschermt de aangesloten RJ45-verbinding wanneer de daarvoor bedoelde tegenconnector correct is gekoppeld.
1309515003-E Cat6A kabelkoppeling
De Metz Connect 1309515003-E is een E-DAT Industry IP67 V6 kabelkoppeling met één Cat6A-aansluiting. Deze uitvoering is geschikt wanneer een industriële twisted-pair verbinding niet aan een wand eindigt maar als beschermde koppeling tussen kabeltrajecten moet worden uitgevoerd.
1309410003-E E-DAT module
De 1309410003-E is een IP67 V6 opbouwuitvoering met E-DAT-module. Het product heeft één RJ45 8(8)-aansluiting, categorie 6A en een IDC-aansluiting voor de kabeladers. De connector is afgeschermd en bedoeld voor daarvoor geschikte industriële Ethernetinstallaties.
1309415003-E industriële kabelkoppeling
De 1309415003-E is de bijpassende V6 kabelkoppeling met E-DAT-module. Ook deze uitvoering heeft één afgeschermde RJ45-aansluiting van categorie 6A. Gebruik een kabelkoppeling wanneer een doorlopende verbinding beschermd moet worden zonder een vast opbouwpunt te creëren.
Inbouwflens voor keystone
De Metz Connect 1309413103-E is een E-DAT Industry IP67 V6 inbouwcomponent voor een keystone. Hiermee kan een passende module in een industriële behuizing, machine of paneel worden geïntegreerd. Controleer zorgvuldig welke keystone en welk montagesysteem bij de flens horen.
Inbouwflens voor MC-module
Voor een MC-module is de 1309413003-E beschikbaar. De flens maakt deel uit van dezelfde E-DAT Industry V6-familie, maar is bedoeld voor een andere moduleconstructie dan de keystone-uitvoering. Kies daarom niet uitsluitend op de zichtbare afmetingen.
Metz Connect E-DAT Industry V1
Naast V6 bevat het assortiment producten uit de V1-serie. De 1401110012KE is een IP67 V1 opbouwaansluiting met RJ45 field jack, Cat6 en Class EA, uitgevoerd volgens T568A. De 1401115512KE is een kabelkoppeling uit dezelfde V1-familie.
Metz Connect E-DAT Industry V4
De 1401140012KE behoort tot de E-DAT Industry V4-serie en gebruikt een push-pull-vergrendeling. Deze opbouwuitvoering bevat een RJ45 field jack Cat6 Class EA met T568A-aansluiting. Gebruik V4-componenten alleen met mechanisch passende componenten uit de daarvoor bedoelde systeemopbouw.
V1, V4 of V6 kiezen
V1, V4 en V6 zijn verschillende industriële behuizings- en vergrendelingsvarianten. De transmissiefunctie kan bij meerdere uitvoeringen vergelijkbaar zijn, maar de mechanische aansluiting verschilt. Controleer daarom bij onderhoud altijd welke variant al op machine, paneel of kabel aanwezig is.

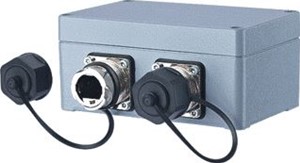

Metalen tweepoorts industrieel aansluitpunt
De Metz Connect 1401010620ME is een E-DAT Industry IP67 V1 metalen opbouwbehuizing voor twee aansluitposities. Deze uitvoering is interessant wanneer twee dataverbindingen op één robuust aansluitpunt moeten worden samengebracht. De behuizing wordt zonder de complete netwerkverbinding geselecteerd; controleer welke inzetstukken nodig zijn.
IP67 bij industriële Ethernetverbindingen
IP67 betekent bij deze systeemopbouw dat de daarvoor gespecificeerde verbinding in correct gekoppelde toestand tegen stof en tijdelijke onderdompeling is beschermd. Bij gebruik van een normale RJ45-stekker zonder de industriële beschermbehuizing geldt die IP-bescherming niet automatisch.
Afgeschermde RJ45 aansluiting
De Cat6A-componenten zijn afgeschermd uitgevoerd. Een correcte 360-graden-schermverbinding helpt de afscherming van de datakabel door de aansluiting voort te zetten. Gebruik hiervoor een passende afgeschermde twisted-pair kabel en monteer deze volgens de instructies van de fabrikant.
T568A en T568B aansluiten
Bij verschillende Metz Connect modules staat de aderbelegging voor T568A en T568B direct op het aansluitdeel aangegeven. Houd binnen een permanent link dezelfde gekozen aderconfiguratie aan en controleer de bestaande installatie voordat een connector opnieuw wordt afgemonteerd.
Industriële patchkabel aansluiten
Voor verbinding vanaf een beschermd datapunt naar machine, besturing of netwerkcomponent kunt u passende patchkabels twisted pair voor industrie gebruiken. Binnen deze categorie vindt u onder andere industriële Metz Connect patchkabels en M12-uitvoeringen.
RJ45 connectoren voor twisted pair
Voor losse stekers en dataconnectoren kunt u de modulaire connectoren bekijken. Selecteer connector, categorie, afscherming en aderbereik op basis van de gebruikte datakabel en de vereiste netwerkklasse.
Netwerkkabels koppelen
Wanneer een verbinding zonder vast wand- of machineaansluitpunt moet worden verlengd, vindt u aanvullende modulaire koppelingen. Let bij industriële toepassingen extra op categorie, afscherming en de vereiste IP-bescherming.
Twisted-pair bekabeling centraal afwerken
Aan de verdeelzijde van de installatie kunt u meerdere netwerkaansluitingen centraal afwerken in een patchpaneel twisted pair. Stem patchpaneel, datakabel, connectoren en industriële aansluitpunten op dezelfde transmissieklasse af.
Complete datanetwerkinstallatie samenstellen
Voor datakabels, patchpanelen, connectoren, koppelingen, glasvezel en andere netwerkcomponenten kunt u verder vanuit datanetwerkmaterialen. Kies bij industriële Ethernetinstallaties altijd vanuit het complete traject van patchpaneel tot eindapparaat.
Veelgestelde vragen over industriële twisted-pair datacontactdozen
Hoeveel producten staan in deze categorie?
De actuele categorie bevat 12 industriële twisted-pair aansluitproducten van Metz Connect.
Welke connector wordt gebruikt?
Veel complete aansluitingen binnen deze categorie gebruiken een RJ45 8(8)-connector voor twisted-pair Ethernet.
Welke categorieën zijn beschikbaar?
Het assortiment bevat onder andere Cat6 en Cat6A uitvoeringen voor industriële Ethernetverbindingen.
Wat is het verschil tussen een opbouwdoos en kabelkoppeling?
Een opbouwdoos vormt een vast aansluitpunt. Een kabelkoppeling wordt gebruikt om twee kabeltrajecten zonder vast wandpunt met elkaar te verbinden.
Zijn de Metz Connect V1, V4 en V6 uitvoeringen uitwisselbaar?
Niet zonder meer. De systeemvarianten gebruiken verschillende mechanische behuizings- en vergrendelingsprincipes. Controleer daarom altijd het exacte typenummer.
Wanneer geldt IP67?
IP67 geldt voor de daarvoor gespecificeerde systeemverbinding wanneer alle passende onderdelen correct gekoppeld zijn. Met een standaard RJ45-stekker alleen ontstaat niet automatisch dezelfde IP-bescherming.
