| Situatie |
Beste keuze |
Waarom |
| Vast Ethernetnetwerk aanleggen |
Computerdatakabel + RJ45 afmontage |
Geschikt voor permanente bekabeling tussen kast en aansluitpunt |
| Patchpaneel met switch verbinden |
Twisted-pair patchkabel |
Flexibele voorgemonteerde verbinding voor de netwerkkast |
| Netwerkverbindingen centraal afwerken |
Twisted-pair patchpaneel |
Bundelt vaste kabeltrajecten overzichtelijk in de datakast |
| Glasvezelverbinding afwerken |
Glasvezelcontactdoos en pigtail |
Geschikt voor professioneel lassen en aansluiten van optische vezels |
| Koper en glasvezel koppelen |
Media converter |
Zet daarvoor geschikte elektrische en optische interfaces om |
| Ethernet in machinebouw |
Industriële patchkabel en contactdoos |
Geschikt voor zwaardere mechanische en omgevingscondities |
Computerdatakabel voor vaste netwerkbekabeling
Voor permanente Ethernettrajecten gebruikt u computerdatakabel. Binnen deze productgroep vindt u kabels voor verschillende netwerkcategorieën en toepassingen. Controleer categorie, afscherming, aderopbouw, manteltype en toepassing voordat u de kabel selecteert.
Cat5e, Cat6 of Cat6A kiezen
De netwerkcategorie bepaalt mede de mogelijke transmissieprestaties. Gebruik kabel, connector, datacontactdoos, patchpaneel en patchkabel bij voorkeur binnen dezelfde gewenste systeemklasse. Voor hoogwaardige nieuwe installaties wordt vaak Cat6 of Cat6A gekozen.
UTP of afgeschermd netwerk
Niet-afgeschermde U/UTP-bekabeling is praktisch voor veel normale gebouwinstallaties. Bij installaties waar afscherming onderdeel is van het ontwerp kiest u geschikte F/UTP-, S/FTP- of andere afgeschermde componenten. De afscherming moet over het volledige traject correct worden voortgezet.
Twisted-pair patchkabel
Voor flexibele verbindingen tussen patchpaneel, switch, werkplek en netwerkapparatuur vindt u twisted-pair patchkabels. Deze zijn voorgemonteerd en verkrijgbaar in verschillende categorieën, afschermingen, lengtes en kleuren.
Patchkabel in de netwerkkast
Kies in een patchkast bij voorkeur de kortste kabel waarmee een nette verbinding zonder trekbelasting mogelijk is. Korte patchkabels beperken kabelbundels en maken poorten beter bereikbaar tijdens storingen en onderhoud.
Industriële twisted-pair patchkabel
Voor machinebouw en automatisering bevat het assortiment afzonderlijke industriële twisted-pair patchkabels. Daaronder vallen onder andere uitvoeringen voor RJ45 en M12 en verbindingen met verhoogde beschermingsgraad.
Industriële Ethernetverbinding
Bij industriële Ethernetinstallaties spelen naast datasnelheid ook trillingen, stof, vocht en mechanische belasting een rol. Controleer daarom connectorcodering, IP-klasse, kabelconstructie en de voorgeschreven aansluiting van machine of besturing.
RJ45 modulaire connector
Voor het zelf afmonteren van data- en communicatiekabel vindt u modulaire connectoren. Het assortiment omvat onder andere RJ45 en andere modulaire aansluitingen met verschillende categorieën, afscherming en montagetechnieken.
Modulaire koppeling
Wilt u twee reeds afgemonteerde kabels met elkaar verbinden, kies dan een passende modulaire koppeling. Stem RJ-type, netwerkcategorie en eventuele afscherming af op de bestaande verbinding.
Kabelbescherming bij connectoren
Een kabelbeschermingstule beschermt de overgang tussen kabel en daarvoor geschikte connector tegen scherpe knikken en mechanische belasting. Controleer vooral connectorvorm en kabeldiameter.
Twisted-pair patchpaneel
Voor centrale afwerking van vaste netwerkbekabeling gebruikt u een twisted-pair patchpaneel. Binnen deze categorie vindt u onder andere verschillende netwerkcategorieën, poortaantallen en 19-inch oplossingen voor professionele netwerk- en serverkasten.
24- en 48-poorts patchpanelen
Een 24-poorts patchpaneel is een veelgebruikte keuze voor een standaard 19-inch datakast. Voor grotere aansluitdichtheid bestaan ook 48-voudige oplossingen. Houd rekening met beschikbare hoogte-eenheden en kabelmanagement.
Leeg front- of patchpaneel
Wilt u afzonderlijke modules zelf samenstellen, dan kunt u kiezen uit lege front- en patchpanelen. Controleer welke connector- of adaptermodules mechanisch in het paneel passen.
Patchpaneel toebehoren
Voor montage en nette kabelgeleiding vindt u aanvullend patchpaneel toebehoren. Een overzichtelijke kast maakt onderhoud eenvoudiger en voorkomt onnodige mechanische belasting op kabels en connectoren.
Glasvezel datanetwerkmaterialen
Voor optische netwerken bevat deze hub meerdere productgroepen. U vindt onder andere glasvezel datacontactdozen, industriële glasvezelcontactdozen, pigtails en meetapparatuur.
Glasvezel datacontactdoos
Een glasvezelcontactdoos vormt een vast aansluitpunt voor glasvezelkabel. Binnen het assortiment komen onder andere LC-, SC- en ST-oplossingen voor. Stem adapter en vezeltype af op de pigtail en patchverbinding.
Glasvezel voor industrie
Voor zwaardere omgevingen zijn afzonderlijke industriële glasvezel datacontactdozen beschikbaar. Kies deze wanneer de mechanische uitvoering van een standaard gebouwcontactdoos onvoldoende is.
Pigtail voor glasvezel lassen
Met een glasvezel pigtail werkt u een vaste glasvezel professioneel af. De pigtail heeft een voorgemonteerde connector en een vrije vezelzijde die doorgaans op de installatievezel wordt gelast.
Singlemode of multimode
Controleer bij glasvezel altijd of het traject singlemode of multimode is uitgevoerd. Gebruik hetzelfde vezeltype en passende connectoren over het gehele traject en let daarnaast op PC-, UPC- of APC-polijsting waar dit van toepassing is.
Glasvezel meten en controleren
Voor controle en onderhoud vindt u glasvezel meetinstrumenten. Een correcte meting helpt om fouten, hoge demping en problemen in connector- of lasverbindingen gericht op te sporen.
Media converter
Met een media converter kunnen daarvoor geschikte verschillende interfaces of transmissiemedia met elkaar worden verbonden. Binnen deze categorie komen onder andere industriële optische en elektrische omzetters voor.
Converter voor andere interfaces
Voor andere signaal- en protocolomzettingen kunt u ook de converters bekijken. Controleer altijd ingang, uitgang, protocol en elektrische specificaties van beide aangesloten apparaten.
Datacontactdoos twisted pair voor industrie
Voor vaste industriële koperaansluitingen vindt u twisted-pair datacontactdozen voor industrie. Deze zijn bedoeld voor robuustere netwerkopbouw en daarvoor geschikte industriële connectorsystemen.
Netwerkswitch bij de bekabeling
De passieve netwerkinfrastructuur wordt aangesloten op actieve apparatuur zoals een netwerkswitch. Controleer het benodigde aantal poorten, snelheid, montagewijze en eventuele PoE-functie voordat u de switch selecteert.
Netwerk- en serverkast
Patchpanelen, switches en kabelmanagement worden doorgaans samen gemonteerd in een netwerk- of serverkast. Stem kastbreedte, hoogte, diepte en beschikbare 19-inch ruimte af op de totale installatie.
Geconfectioneerde datakabel
Voor apparatuur die een specifieke voorgemonteerde kabel vereist, bekijkt u de geconfectioneerde datakabels. Kies altijd vanuit de aansluitingen aan beide uiteinden en de voorgeschreven systeemcompatibiliteit.
Patchkabel voor telecommunicatie
Voor speciale PLC-, data- en telecommunicatieverbindingen zijn ook telecommunicatiepatchkabels opgenomen. Dit zijn niet automatisch standaard Ethernetkabels; controleer daarom altijd de aangesloten apparatuur.

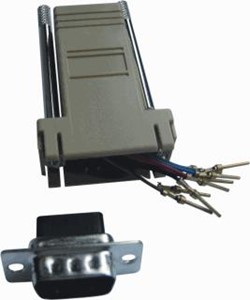

Sub-D connectoren en accessoires
Voor seriële en industriële verbindingen bevat de hub Sub-D connectoren, Sub-D connectorkappen, koppelingen en losse contacten. Selecteer hierbij poolaantal, pen- of buszijde en aansluittechniek.
Complete datanetwerkinstallatie samenstellen
Begin bij de toepassing en werk vervolgens het volledige traject uit. Kies vaste kabel, connector of contactdoos, centraal patchpaneel, patchkabel en actieve apparatuur op dezelfde netwerkstandaard. Voor glasvezel bepaalt u daarnaast vezeltype, connector en optische interface. Voor industriële installaties neemt u ook IP-bescherming, mechanische belasting en connectorcodering mee.
Veelgestelde vragen over datanetwerkmaterialen
Welke productgroepen vallen onder datanetwerkmaterialen?
De actuele hub bevat 32 productgroepen, waaronder computerdatakabel, twisted-pair patchkabels, industriële netwerkcomponenten, connectoren, patchpanelen, glasvezelcontactdozen, pigtails, converters en Sub-D componenten.
Wat heb ik nodig voor een standaard RJ45-netwerk?
Voor een vaste installatie gebruikt u doorgaans computerdatakabel, RJ45-aansluitmodules of contactdozen, een patchpaneel en patchkabels. Daarnaast zijn een netwerkswitch en geschikte netwerk- of serverkast vaak onderdeel van de complete installatie.
Wanneer kies ik Cat6A?
Cat6A wordt gekozen wanneer het complete netwerk volgens die transmissieklasse wordt opgebouwd, bijvoorbeeld voor hoogwaardige Ethernetverbindingen. Kabels, connectoren, contactdozen, patchpanelen en patchkabels moeten hierbij op elkaar zijn afgestemd.
Wat heb ik nodig voor een glasvezelverbinding?
Dit hangt van de installatie af, maar veel trajecten bestaan uit glasvezelkabel, pigtails, adapters of contactdozen, patchverbindingen en eventueel een media converter. Controleer altijd vezeltype en connector.
Wat is het verschil tussen gewone en industriële netwerkcomponenten?
Industriële componenten kunnen een robuustere connectorconstructie, hogere IP-bescherming of kabelopbouw voor extra mechanische belasting hebben. Kies deze wanneer de gebruiksomgeving dat vereist.
Waar moet ik bij uitbreiding van een bestaand netwerk op letten?
Controleer de bestaande netwerkcategorie, afscherming, connectoren, vezeltype, montagewijze en actieve apparatuur. Nieuwe onderdelen moeten hiermee technisch compatibel zijn.
