De merkverdeling bestaat uit acht Hirschmann Multimedia-producten, twee ACT-producten, één Omron-product en één Comelit-product. De Hirschmann-producten vormen daarmee de belangrijkste technische productgroep binnen deze categorie. Gebruik voor nieuwe installaties altijd de specificaties van beide zijden van de verbinding als uitgangspunt en niet alleen de term media converter.
| Situatie |
Beste keuze |
Waarom |
| PROFIBUS elektrisch naar glasvezel |
Hirschmann OZD Profi |
Specifiek ontwikkeld voor elektrische/optische PROFIBUS-verbindingen |
| PROFIBUS-netwerk over grotere afstand |
Passende OZD Profi 1300-uitvoering |
Long-haul varianten zijn bedoeld voor grotere optische trajecten |
| Omron RS-232 naar RS-422/485 |
Omron CJ1W-CIF11 |
Zet een geschikte CS/CJ RS-232C-poort om naar RS-422A/RS-485 |
| USB-C laptop naar HDMI-scherm |
ACT AC7010 |
USB-C naar HDMI met ondersteuning tot 4K 60 Hz |
| USB-C laptop naar DisplayPort |
ACT AC7030 |
USB-C naar DisplayPort met ondersteuning tot 4K 60 Hz |
| Bestaande industriële converter vervangen |
Zelfde vendorcode |
Voorkomt verschillen in poorten, protocol en glasvezelinterface |
Hirschmann OZD Profi media converters
Hirschmann Multimedia vormt met acht producten het grootste deel van deze categorie. Verschillende uitvoeringen behoren tot de OZD Profi 12M-familie. Dit zijn elektrische/optische interfaceconverters en repeaters voor PROFIBUS-veldbusnetwerken.
PROFIBUS elektrisch naar optisch converteren
Een Hirschmann OZD Profi koppelt een elektrische PROFIBUS-interface aan optische glasvezelverbindingen. Hierdoor kunnen industriële netwerksegmenten via glasvezel worden verbonden zonder het gebruikte PROFIBUS-protocol te vervangen.
Hirschmann OZD Profi 12M G12
De Hirschmann 942148002 is de OZD Profi 12M G12. Deze uitvoering beschikt over één elektrische PROFIBUS-aansluiting met 9-polige Sub-D-connector en twee optische poorten met BFOC 2.5-aansluitingen. De module is bedoeld voor geschikte PROFIBUS DP- en FMS-netwerken.
Hirschmann OZD Profi G11-1300
De 942148004 behoort tot de OZD Profi 12M G11-1300-familie. Dit type gebruikt een elektrische PROFIBUS-poort en een optische aansluiting voor glasvezel en werkt met een optische golflengte van 1310 nm. Kies deze uitvoering alleen wanneer de gebruikte glasvezel en netwerkopbouw hiermee overeenkomen.
G12-1300 long-haul uitvoeringen
Binnen de Hirschmann-familie bestaan ook G12-1300-uitvoeringen voor grotere transmissieafstanden. Deze combineren elektrische PROFIBUS-communicatie met optische glasvezelverbindingen en repeaterfunctionaliteit. Controleer het exacte typenummer omdat standaard- en long-haulvarianten verschillende optische eigenschappen hebben.
Glasvezel voor industriële communicatie
Glasvezel is interessant wanneer elektrische en optische netwerksegmenten moeten worden gekoppeld, bij grotere trajecten of wanneer galvanische scheiding gewenst is. Vezeltype, connector, optische golflengte en maximale afstand moeten altijd bij beide aangesloten apparaten passen.

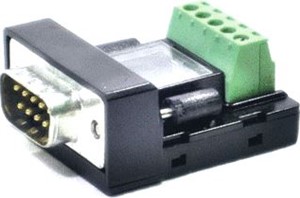

Omron CJ1W-CIF11 RS-232 naar RS-422/485
De Omron CJ1W-CIF11 is geen glasvezelconverter maar een seriële interfaceconverter. De module maakt het mogelijk een geschikte RS-232C-poort van Omron CS/CJ apparatuur als RS-422A/RS-485-interface te gebruiken.
Direct op een Omron CS/CJ-poort
De CJ1W-CIF11 kan rechtstreeks op daarvoor geschikte 9-polige RS-232C-aansluitingen van de Omron CS/CJ-serie en seriële communicatiemodules worden aangesloten. De converter meet 18,2 x 34 x 38,8 mm en wordt vanuit de RS-232C-connector gevoed.
RS-422 en RS-485 voor langere verbindingen
RS-422A en RS-485 worden veel gebruikt voor seriële communicatie tussen industriële besturingen en randapparatuur. Kies de CJ1W-CIF11 alleen wanneer de aangesloten Omron-apparatuur en de gewenste seriële configuratie deze interface ondersteunen.
ACT AC7010 USB-C naar HDMI
De ACT AC7010 is een compacte USB-C naar HDMI-converter met een korte kabel van ongeveer 15 cm. De adapter ondersteunt een maximale beeldresolutie van 4096 x 2160 pixels bij 60 Hz. De USB-C-poort van laptop of ander bronapparaat moet DisplayPort Alt Mode ondersteunen.
ACT AC7030 USB-C naar DisplayPort
De ACT AC7030 zet USB-C om naar DisplayPort en ondersteunt eveneens maximaal 4096 x 2160 bij 60 Hz. Deze uitvoering is geschikt wanneer een laptop of ander USB-C-bronapparaat op een monitor of projector met DisplayPort moet worden aangesloten.
HDMI of DisplayPort kiezen
Kies AC7010 wanneer het beeldscherm een HDMI-ingang heeft en AC7030 wanneer DisplayPort nodig is. Beide adapters zijn gericht op beeld- en audiosignalen en hebben dus een totaal andere toepassing dan de industriële Hirschmann glasvezelconverters.
Comelit 1459 ViP logserver
De categorie bevat ook de Comelit 1459 logserver voor het ViP-systeem. Dit is een systeemcomponent voor Comelit IP-deurcommunicatie en geen algemene koper-naar-glasvezelconverter. Kies deze alleen binnen de daarvoor geschikte Comelit ViP-installatie.
Media converter of algemene converter
Zoekt u signaal-, protocol- of industriële omzetters die niet specifiek binnen deze productgroep vallen, bekijk dan de converters. Daar vindt u een breder assortiment voor signaalverwerking, industriële communicatie en protocolomzetting.
Glasvezelaansluiting afwerken
Voor vaste optische aansluitpunten vindt u passende glasvezel datacontactdozen. Stem connector, vezeltype en koppeling af op de optische interface van de gebruikte converter.
Datakabel aan de elektrische zijde
Voor elektrische netwerk- en communicatieverbindingen kunt u geschikte computerdatakabels kiezen. Controleer of kabelcategorie, afscherming en protocol geschikt zijn voor het aangesloten systeem.
Converter combineren met een netwerkswitch
Bij Ethernet-netwerken kan naast een converter ook een netwerkswitch nodig zijn om meerdere netwerkdeelnemers te verbinden. Een switch verdeelt netwerkverbindingen; een converter zet een interface of transmissiemedium om.
Complete datanetwerkinstallatie samenstellen
Voor kabels, glasvezelcomponenten, connectoren, patchpanelen, switches en andere netwerkonderdelen kunt u verder vanuit datanetwerkmaterialen. Bepaal altijd het complete traject van bronapparaat tot eindapparaat voordat u de converter kiest.
Veelgestelde vragen over media converters
Hoeveel producten staan in deze categorie?
De actuele categorie bevat 12 producten: acht Hirschmann Multimedia, twee ACT, één Omron en één Comelit.
Waarvoor worden de Hirschmann converters gebruikt?
De Hirschmann OZD Profi-uitvoeringen worden gebruikt voor elektrische/optische koppeling en herhaling van PROFIBUS-veldbuscommunicatie via glasvezel.
Wat doet de Omron CJ1W-CIF11?
De CJ1W-CIF11 zet een daarvoor geschikte Omron RS-232C-interface om naar RS-422A/RS-485.
Wat is het verschil tussen ACT AC7010 en AC7030?
De AC7010 zet USB-C om naar HDMI en de AC7030 zet USB-C om naar DisplayPort. Beide ondersteunen maximaal 4K bij 60 Hz bij een geschikte USB-C DisplayPort Alt Mode-bron.
Is iedere media converter geschikt voor Ethernet?
Nee. Deze categorie bevat ook PROFIBUS-, seriële en audio/video-omzetters. Controleer daarom altijd protocol en aansluitingen.
Waar moet ik bij een glasvezelconverter op letten?
Controleer protocol, aantal optische poorten, glasvezeltype, connector, golflengte, maximale afstand, voeding en het volledige fabrikanttypenummer.
