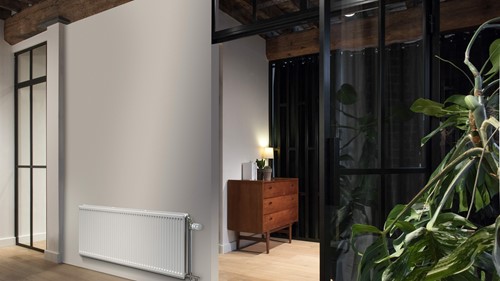

BRUGMAN STANDARD PANEELRADIATOR TYPE21S 500X800 INCL-BEVESTIGING VERKEERSWIT RAL9016 134S2650080100

Waarom tonen jullie verschillende warmteafgifte-normen bij radiatoren?

We tonen drie reeksen omdat de warmteafgifte van een radiator sterk afhangt van de aanvoer- en retourtemperatuur van het systeem.

75/65/20 °C is de klassieke hoge-temperatuurnorm, zoals bij oudere cv-ketels.

70/40/20 °C is een middenregime, vaak passend bij goed geïsoleerde woningen.

55/45/20 °C is een lage-temperatuurnorm, zoals bij warmtepompen.

Het eerste en hoogste getal is de aanvoerwatertemperatuur. Het tweede getal is de retourwatertemperatuur. Het derde getal is de ruimtetemperatuur.

Door alle drie de normen te tonen, kunt u eenvoudig bepalen hoeveel vermogen de radiator levert binnen uw eigen verwarmingssysteem. Dat helpt bij het vergelijken van verschillende paneelradiatoren, moderne designradiatoren en oplossingen voor lage-temperatuurverwarming zoals bij een slimme verwarmingsregeling.

Wat bedoelen wij met de term aansluitcombi bij radiatoren, en waarom staat er bij elke code "Ja" of "Nee" en hoe lees je de bijbehorende nummers?

De aansluitcombi geeft aan op welke posities de aanvoer- en retourleidingen van de radiator zijn geplaatst (bijv. zijkant boven/onder of onderzijde links/rechts). Dit is belangrijk om te weten of de radiator geschikt is voor jouw leidingconfiguratie.

Bij elke aansluitcombi staat “Ja” als deze aansluitvorm beschikbaar is opde gekozen radiator, en “Nee” als deze niet beschikbaar is op de gekozen radiator. Zo zie je direct of de radiator past op jouw bestaande leidingwerk.

Elke aansluitcombi bestaat uit twee cijfers:

Het eerste cijfer geeft de positie van de aanvoer aan.
Het tweede cijfer geeft de positie van de retour aan.

De posities worden genummerd met de klok mee gezien vanaf de voorkant van de radiator:
1 = onder links
2 = onder midden
3 = onder rechts
4 = zijkant rechts onder
5 = boven rechts
6 = zijkant rechts boven
7 = boven midden
8 = boven links
9 = zijkant links boven
0 = zijkant links onder

Aanvulling – aansluitcombi MO:

De aansluitcombi MO staat voor midden-onder/midden-onder.
Dat betekent dat zowel de aanvoer als de retour midden aan de onderzijde van de radiator zitten.

Dit is handig bij nieuw leidingwerk omdat de leidingen recht uit de vloer onder het midden van de radiator kunnen komen.
Bij bestaande zij-aansluitingen is deze aansluitcombi meestal niet geschikt zonder aanpassingen.
